電動球閥
電動四通球閥
- 產品型號：Q946F,Q916F
- 產品結構：四通式
- 產品壓力：1.6MPa-32.0MPa
- 產品材質：WCB,304,316
- 產品規格：DN15-DN600
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【電動四通球閥】的相關信息或索取相關資料，請聯系我們
電動四通球閥概述：

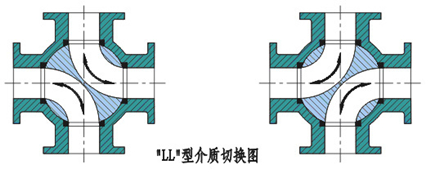

電動四通球閥可分為電動螺紋四通球閥Q916F和電動法蘭四通球閥Q946F兩種，四通球閥為X形垂直通道的球閥，球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球芯旋轉90度時，能使相近兩個通道實現相通，主要用于電站系統中雙向供水旋轉閥，每旋轉90度，可以切換供水方式。電動螺紋四通球閥以替代四個閥門，簡化程序、方便操作，降低成本，便于控制，同步性好。電動法蘭四通球閥適用于遠程自動控制。
電動四通球閥標準：
電動四通球閥材料：
電動四通球閥可分為電動螺紋四通球閥Q916F和電動法蘭四通球閥Q946F兩種，四通球閥為X形垂直通道的球閥，球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球芯旋轉90度時，能使相近兩個通道實現相通，主要用于電站系統中雙向供水旋轉閥，每旋轉90度，可以切換供水方式。電動螺紋四通球閥以替代四個閥門，簡化程序、方便操作，降低成本，便于控制，同步性好。電動法蘭四通球閥適用于遠程自動控制。
|
電動四通球閥Q946F/Q916F特點： 1、流道為雙L型，可以使相鄰流到連通。 2、閥體和端蓋采用脫蠟精密鑄造。 3、閥桿防爆出設計，全流量通徑浮動球。 4、采用ISO5211直接安裝執行器的高平臺設計。 5、球閥與球體之間帶防靜電裝置。 6、雙碟形彈片自動壓緊填料設計。 |
 |
| 設計標準 | ASME B 16.34 GB/T12224 |
|---|---|
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 型號 | Q916F-16P，Q916F-25P，Q916F-40P，Q946F-16C/P，Q946F-25C/P，Q946F-40C/P |
電動四通球閥材料：
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨、金屬石墨纏繞墊 | |||
| 閥座密封圈 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
|||
