電動高真空球閥
- 產品型號：GUD
- 產品結構：浮動式
- 產品壓力：1.3×10-7Pa～6×105pa
- 產品材質：304,316
- 產品規格：DN10-DN200
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【電動高真空球閥】的相關信息或索取相關資料，請聯系我們
電動高真空球閥原理：
電動高真空球閥GUD利用電動執行器驅動閥桿與球芯來執行啟閉動作，達到接通或者切斷真空系統管路中的介質流。電動真空球閥采用活套法蘭，卡箍快裝，內螺紋連接方式。球閥采用不銹鋼材料，閥座采用聚四氟乙烯。電動高真空球閥為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。應用于真空、乳制品、酒業、生物工程、食品及化工領域。
GUD電動高真空球閥特點：
1、標準化、模塊化設計，易于更換及維修；
2、便于清潔的設計；
3、高真空球閥采用節能設計，體積小。
4、可以在真空負壓和正壓工況下使用。
5、電動執行器驅動球閥開關，使用方便。
6、開關到位時，執行器有反饋信號輸出，方便遠程控制。

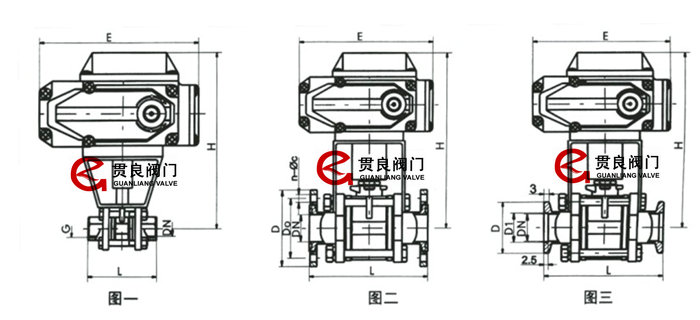

螺紋連接的外形及連接尺寸
活套法蘭連接（GB6070)
卡箍式連接（GB4982)
電動高真空球閥GUD利用電動執行器驅動閥桿與球芯來執行啟閉動作，達到接通或者切斷真空系統管路中的介質流。電動真空球閥采用活套法蘭，卡箍快裝，內螺紋連接方式。球閥采用不銹鋼材料，閥座采用聚四氟乙烯。電動高真空球閥為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。應用于真空、乳制品、酒業、生物工程、食品及化工領域。
GUD電動高真空球閥特點：
1、標準化、模塊化設計，易于更換及維修；
2、便于清潔的設計；
3、高真空球閥采用節能設計，體積小。
4、可以在真空負壓和正壓工況下使用。
5、電動執行器驅動球閥開關，使用方便。
6、開關到位時，執行器有反饋信號輸出，方便遠程控制。
螺紋連接的外形及連接尺寸
|
電動真空球閥 型號 |
DN | G | H | E | L |
|---|---|---|---|---|---|
| GUD-10G | 10 | 1/4" | 153 | 157 | 68 |
| GUD-16G | 16 | 1/2" | 172 | 157 | 72 |
| GUD-20G | 20 | 3/4" | 178 | 157 | 82 |
| GUD-25G | 25 | 1" | 187 | 157 | 90 |
| GUD-32G | 32 | 1-1/4" | 206 | 157 | 112 |
| GUD-40G | 40 | 1-1/2" | 212 | 157 | 120 |
| GUD-50G | 50 | 2" | 265 | 157 | 145 |
| GUD-63G | 63 | 2-1/2" | 305 | 207 | 185 |
| GUD-80G | 80 | 3" | 330 | 207 | 210 |
| GUD-100G | 100 | 4" | 350 | 207 | 268 |
活套法蘭連接（GB6070)
| 電動真空球閥型號 | DN | D | D0 | H | E | L | n-Φd |
|---|---|---|---|---|---|---|---|
| GUD-10F | 10 | 55 | 40 | 153 | 157 | 84 | 4-Φ6.6 |
| GUD-16F | 16 | 60 | 45 | 172 | 157 | 84 | 4-Φ6.6 |
| GUD-25F | 25 | 70 | 55 | 187 | 157 | 114 | 4-Φ6.6 |
| GUD-32F | 32 | 90 | 70 | 206 | 157 | 140 | 4-Φ9 |
| GUD-40F | 40 | 100 | 80 | 212 | 157 | 160 | 4-Φ9 |
| GUD-50F | 50 | 110 | 90 | 265 | 157 | 170 | 4-Φ9 |
| GUD-63F | 63 | 130 | 110 | 305 | 207 | 195 | 4-Φ9 |
| GUD-80F | 80 | 145 | 125 | 330 | 207 | 203 | 8-Φ9 |
| GUD-100F | 100 | 165 | 145 | 350 | 207 | 280 | 8-Φ9 |
卡箍式連接（GB4982)
|
電動真空球閥 型號 |
DN | D1 | D | H | E | L |
|---|---|---|---|---|---|---|
| GUD-10KF | 10 | 12.2 | 30 | 153 | 157 | 84 |
| GUD-16KF | 16 | 17.2 | 30 | 172 | 157 | 84 |
| GUD-25KF | 25 | 26.2 | 40 | 187 | 157 | 114 |
| GUD-32KF | 32 | 34.2 | 55 | 206 | 157 | 140 |
| GUD-40KF | 40 | 41.2 | 55 | 212 | 157 | 160 |
| GUD-50KF | 50 | 52.2 | 75 | 265 | 157 | 170 |
